地铁及水利水电工程高大模板支架专项施工方案编制编制思路以及工程概况和特点
发表时间:2025-06-16 浏览量:243

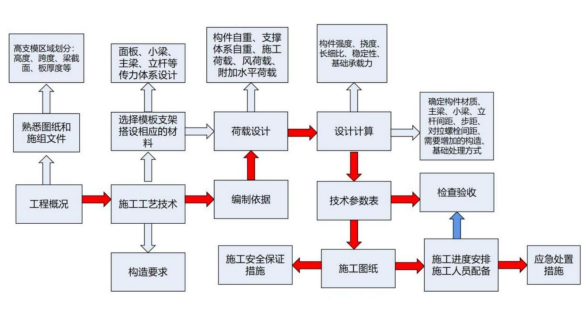

  整体编制思路如下:





  2.1 工程概况

  2.1.1 模板支撑体系工程概况和特点

  主要编写内容如下:

  模板支撑体系工程概况,具体明确模板支撑体系架体类型及梁板结构概况。

  模板支撑体系施工范围(支模区域)轴线号、场地标高。

  相应结构工程概况、层高、后浇带支模架搭设高度、梁截面尺寸、梁跨度、板厚、混凝土设计强度等级等,施工平面及立面布置、模板支撑体系的地基基础情况、场地排水情况等。

  各结构详细截面尺寸,设计要求,宜列表描述需要论证的具体支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支模体系立杆支撑部位等,应在结构图中对此区域的结构构件有明显的标识标志,如型钢混凝土、预应力混凝土、周边超限构件;模板支撑地基基础承载能力;附剖面图。

  超危大工程界定:根据住建部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知 建办质(2018) 31号,超过一定规模的危险性较大的模板工程及支撑体系包括:

  (一)各类工具式模板工程:包括滑模、爬模、飞模、隧道模等工程。

  (二)混凝土模板支撑工程:搭设高度8m及以上,或搭设跨度18m及以上,或施工总荷载(设计值)15kN/m2及以上,或集中线荷载(设计值)20kN/m及以上。

  (三)承重支撑体系:用于钢结构安装等满堂支撑体系,承受单点集中荷载7kN及以上。

  根据施工经验总结,当采用一般浇筑工艺进行混凝土浇筑时:梁截面约为0.54m2;板厚约为:330mm。

  利用品茗基建施工云安全计算软件—危险性分析对危大和超危工程进行计算:





  应编制超限梁板一览表,样表如下:

  超限梁一览表

序号

位置(轴线和范围)

梁截面尺寸宽*高(mm)

跨度(mm)

梁面标高(相对标高,下同)

立杆基础标高(m)

支模架搭设高度(m)

相邻板厚(mm)

1

1-Q/1-2~1-3

800*1000

12000

-0.8

-10.75

9.95

200

2

1-Q/1-3~1-4

800*1000

6300

-0.8

-10.75

9.95

200

3

1-Q/1-4~1-5

800*1000

10500

-0.8

-17.95

17.15

200

4

1-Q/1-5~1-6

800*1000

10500

-0.8

-10.75

9.95

200

  超限板一览表

序号

位置(轴线和范围)

板厚(mm)

立杆基础标高(m)

板面标高(m)

1

D-13~D-18/9-K~9-A

300

1.9

5.7

2

D-19~D-20/9-K~D-V

300

1.9

5.7

3

D-D~1-C/1-1~D-16

300

1.9

5.7

4

1-5~2-1/1-A~1-C

300

1.9

5.7

  2.1.2 施工平面及立面布置

  主要绘制本工程结构施工阶段施工总体平面布置图、模板支撑体系区域的结构平面图、剖面图。

  2.1.3 施工要求

  明确质量安全目标要求,总工期要求(开工日期、计划竣工日期),模板支撑体系工程搭设日期及拆除日期。

  编写形式参考如下:

  1)质量目标

  确保本工程质量满足图纸设计与规范要求,质量标准达到国家施工验收规范验收标准,工程一次验收合格率100%。

  2)安全目标

  坚持“安全第一,预防为主,综合治理”的安全生产方针,加强施工现场的安全管理,积极创建“安全、和谐”的施工环境,本工程的安全目标为:全过程无安全事故。

  3)工期要求

  工程开工日期××××年××月××日计划竣工日期××××年××月××日

  模板支撑体系计划搭设日期××××年××月××日模板支撑体系计划拆除日期××××年××月××日

  2.1.4 风险辨识与分级

  根据模板支撑体系施工的特点、施工中应注意的重点、施工难点和危险源的分析及其相应对策措施,进行风险因素辨识及支撑体系安全风险分级管控,并采取相应技术措施。

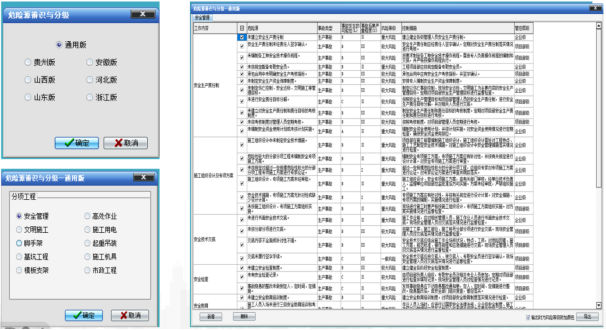

  利用品茗基建施工云安全计算软件输出相关内容:



  2.1.5 施工地的气候特征和季节性天气

  主要编写模板支撑体系施工阶段的施工地点气象气候情况。

  编写形式参考如下:

  本工程位于xxxx省xxx市,属于(亚寒带针叶林气候、温带草原气候、温带季风气候、温带沙漠气候、亚热带季风气候、热带季风气候、高山气候),特点为夏季高温多雨,冬季温和少雨。据xxx市气象台统计,xxx市多年平均气温22.2℃,最高月均温28.2℃,最低月均温16.2℃,绝对高温38.7℃,绝对低温0.2℃,相对湿度较大,多年平均湿度80%以上。本区每年5月至9月为雨季,年平均降雨量1879.8mm,6~9月间多为台风型暴雨,是最大暴雨量385.8mm,小时最大暴雨强度99.4mm。多年平均蒸发量1322mm,最小年蒸发量1107mm。xxx市濒临南海,气候明显受海洋影响,台风频繁,台风影响时间为5~12月,以6~10月较多,尤其以7~9月为高峰期,台风带来大量的降雨。灾害性天气有台风、暴雨、强对流、春秋干旱、风暴潮、短期寒潮及低温阴雨。以台风、暴雨和洪涝对本评估区影响最大。

  2.1.6 参建各方责任主体单位

  主要编写建设、设计、监理、代建、施工总承包、专业分包等相关信息。

  编写形式参考如下:

序号

项目

内容

1

工程名称



2

工程地址



3

建筑性质



4

设计单位



5

建设单位



6

勘察单位



7

施工单位



8

监理单位



9

监督单位
